COFFRETS DE DISTRIBUTION DÉCENTRALISÉS POUR LE BÂTIMENT

Coffret de distribution du  MSR

La manière simple d'installer des contrôleurs d'automatisation des bâtiments et d'MSR de manière décentralisée et pluggable.

COFFRET DE DISTRIBUTION MSR MULTI-MÉTIERS POUR L' AUTOMATISATION DES BÂTIMENTS

Dans le cadre de la transition énergétique et pour atteindre les objectifs d'économies d'énergie qui y sont associés, les bâtiments doivent devenir de plus en plus durables et efficaces sur le plan énergétique. C'est pourquoi les législateurs et les promoteurs exigent à juste titre que les bureaux d'étude et les exploitants réduisent considérablement les besoins énergétiques des bâtiments en construction neuves ou lors des rénovations. L'accent est mis sur la durabilité et la réduction du CO2. La transition vers des bâtiments intelligents nécessite des systèmes et des produits flexibles et capables de communiquer entre eux. C'est là qu'entre en jeu une installation électrique décentralisée avec une distribution intelligente sur le terrain. Nos coffrets de distribution multi-métiers peuvent accueillir tous les composants de l'automatisation des bâtiments et offrent des interfaces enfichables sur le terrain pour une installation rapide et sans erreur. Nous travaillons en étroite collaboration avec les entrepreneurs spécialisés dans l'automatisation des bâtiments (BA) impliqués dans un projet de construction.

Nous pouvons créer le coffret de distribution adapté à vos besoins pour réaliser votre bâtiment intelligent.

Produktvideo zum Systemverteiler MSR

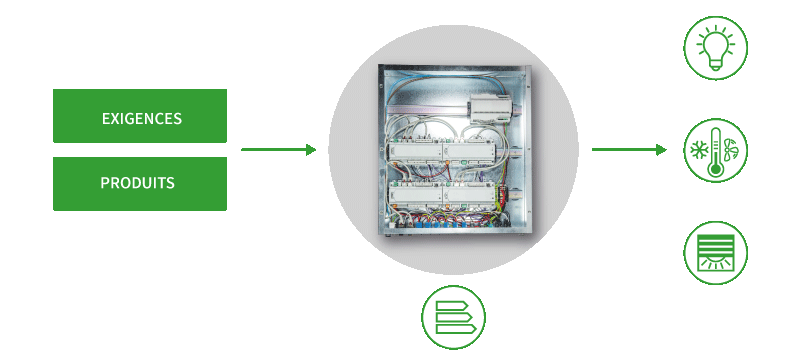

La bonne boîte de distribution pour votre application

Nos coffrets de distribution pour systèmes MSR sont adaptées individuellement à votre projet.

Après avoir déterminé les axes spatiaux et les fonctions, nous fabriquons le boîtier de distribution avec votre électronique et les interfaces nécessaires. Si vous le souhaitez, nous pouvons pré-assembler les capteurs et consommateurs nécessaires avec notre système d'installation de connecteurs gesis®. Cela constitue une solution plug&play pour une installation électrique décentralisée et enfichable jusqu'au niveau des éatges. Elle présente également l'avantage d'accroître l'efficacité énergétique et d'économiser les matériaux et les ressources.

APPLICATIONS DES DISTRIBUTEURS DE SYSTÈMES MSR

DÉCOUVRIR LES DIFFÉRENTS COMPOSANTS DU SYSTÈME

Câbles confectionnés gesis® CLASSIC

Câbles confectionnés gesis® MINI

Câbles confectionnés gesis® NV

wipos alimentation à découpage

gesis® CLASSIC alimentation principale

gesis® NRG backbone pour l'énergie et le signal de bus, par exemple KNX

Interfaces sur le terrain

Vos contrôleurs d'automatisation électroniques, vos modules d'E/S, etc.

interface gesis® NV pour signaux de bus, par exemple KNX

Interfaces avec d'autres systèmes de bus, par exemple RS485 / RS 232

Connexion réseau RJ45

Adaptateur de câble plat pour signaux de bus gesis® NRG

Adaptateur pour câble plat gesis® NRG energy

BOÎTE DE DISTRIBUTION - LES AVANTAGES POUR VOUS

Des installations simples et à l'épreuve du temps
Planification facile
-
 structures simplifiées

Augmentation de l'efficacité énergétique - grâce au courant triphasé jusqu'au consommateur.
Configurable individuellement - nous intégrons les composants de votre choix
DE L'ESPACE POUR VOS APPAREILS ÉLECTRONIQUES

Nous installons les composants de votre choix dans les coffrets de distribution !

  • Composants BA fournis
  • Blocs d'alimentation Wieland et protection contre les surtensions
  • Borniers pour le câblage des composants
  • RCB / MCB
  • et bien plus encore

PRISE EN CHARGE DES SYSTÈMES DE BUS COURAMMENT UTILISÉS DANS LES BÂTIMENTS GRÂCE À DES OPTIONS DE CONNEXION ENFICHABLES

BACnet

BACnet (Building Automation and Control Networks) est un protocole de réseau pour l'automatisation des bâtiments. Ce protocole, normalisé selon la norme ISO 16484-5, simplifie la communication entre les dispositifs de différents fabricants, du niveau du bus de terrain jusqu'au niveau de la gestion.

KNX

KNX est un protocole de communication uniforme et indépendant du fabricant pour la mise en réseau intelligente de diverses fonctions d'automatisation des bâtiments, qui est normalisé selon les normes EN 50090 et ISO/IEC 14543. Dans le bâtiment, on utilise généralement un câblage bus bifilaire, qui est câblé de manière enfichable avec le système enfichable gesis® NV (type BST14, vert) de Wieland.

DALI

DALI est un système de sous-bus, conforme à la norme IEC 62386, pour la technologie d'éclairage qui permet un câblage à 5 pôles avec le secteur et le signal. Elle est installée, par exemple, avec le système de connecteurs d'installation Wieland gesis® CLASSIC (type GST18i5, bleu pastel).

SMI

Le SMI est un système de sous-bus pour la technologie des stores, qui permet un câblage à 5 pôles avec le secteur et le signal. Celle-ci est installée, par exemple, avec le système d'installation enfichable RST® MINI de Wieland (type RST16i5, bleu turquoise).

Ethernet ou autres systèmes de bus

D'autres systèmes de bus sont courants dans les bâtiments et peuvent également être intégrés de manière enfichable.

INTERFACES ÉLECTRIQUES

Steckverbinder gesis® Classic
connecteurs gesis®
Steckverbinder RST® Classic
connecteurs RST®
revos Industriesteckverbinder
connecteurs industriels revos
Connexions de données
Entrées conventionnelles
Autre

Lorsqu'il s'agit de planifier les connexions électriques avec le monde extérieur, nous vous fournirons des conseils d'experts afin que nous puissions trouver ensemble les meilleures solutions possibles. Cela va d'une enfichabilité totale à une simple décharge de traction, d'un câble de capteur à des sections transversales élevées, de connexions de données à des connexions d'alimentation.

Convient pour une fixation au mur, au plafond et au sol.

Découvrez les différentes options de montage de nos coffrets de distribution pour systèmes !

NOS SERVICES INTELLIGENTS + SERVICES POUR VOTRE RÉUSSITE

Nous vous accompagnerons tout au long de votre projet, de la planification à la réalisation.

DÉCOUVREZ LES SERVICES INTELLIGENTS

ÉTIQUETAGE + IDENTIFICATION

L'étiquetage est essentiel pour l'installation, la mise en service et le fonctionnement de l'équipement. Avec vous, nous développerons un concept d'étiquetage informatif pour vos distributeurs.

DOCUMENTATION POUR VOUS

  • Plans Nous vous fournirons des notices de montage, des schémas de câblage et des listes de pièces, tous au format PDF. Sur demande, nous pouvons également fournir les plans sur papier et/ou dans divers formats numériques, ainsi que, bien entendu, les rapports d'essai.

  • Fiches techniques et certificats Sur demande, nous pouvons vous fournir les fiches techniques et les déclarations de conformité CE correspondantes pour tous les composants Wieland.

Pré-assemblage de dispositifs tiers

Nous pré-assemblons les périphériques nécessaires pour garantir que l'installation est enfichable jusqu'au niveau du terrain.

  • Fourniture de périphériques
  • Raccordement des câbles chez Wieland Electric
  • Type et longueur du câble et des connecteurs par convention

LIVRAISON DES DISTRIBUTEURS

Nous livrons votre distributeur, comme convenu, au bon moment et au bon endroit. Nous regroupons les distributeurs par unité de surface avec les accessoires nécessaires.

TESTS PERSONNALISÉS ET GÉNÉRAUX

La qualité va de soi pour nous, et nous la contrôlons constamment au moyen de divers tests. Nos distributeurs correspondent aux normes et réglementations fondamentales pour l'utilisation prévue. Les tests de câblage, par exemple, sont effectués en principe pour chaque pièce. Les tests personnalisés, tels que les tests fonctionnels, sont convenus séparément.

Vérification des plans
Avant la réalisation des distributeurs, les plans sont présentés à nos clients pour confirmation.

FAQ

Pourquoi une installation électrique décentralisée et enfichable avec une boîte de distribution ?
  • Des structures simples et à l'épreuve du temps
  • Possibilité d'extension flexible à tout moment
  • Il est possible de créer des systèmes facilement évolutifs avec de petits boîtiers de distribution décentralisés, contrairement aux grands distributeurs au sol centralisés.
  • Des locaux de service de petite taille puisque l'électronique d'automatisation ne doit pas être logée dans les unités de distribution principales. Seuls les fusibles principaux et les dispositifs du système de bus restent dans l'unité de distribution.
  • Plus de surface nette de plancher
  • Augmentation de l'efficacité énergétique - grâce au courant triphasé jusqu'avant le consommateur.
  • Les dispositifs d'automatisation des pièces sont installés à proximité de la charge
  • Eléments fusibles (RCB, MCB) sur site



Longueur du câble100
Classe d'inflammabilité100
salles techniques100
Longueur du câble30
Classe d'inflammabilité40
salles techniques40
Comment obtenir mon coffret de distribution en tant que planificateur électrique ?

De la conception à l'appel d'offres, à la passation de marché et à l'exécution, nous concevrons le processus avec vous.
Contactez votre représentant commercial responsable.

Comment puis-je obtenir mon coffret de distribution en tant qu'entrepreneur ?

De l'appel d'offres à la conception finale et à la fabrication chez Wieland, jusqu'à la livraison, nous vous accompagnons à chaque étape. Contactez votre représentant commercial responsable.

Quels composants internes peuvent être logés dans le coffret de distribution pour systèmes MSR ?
  • Nous installerons les composants que vous avez demandés ou fournis.
  • Blocs d'alimentation Wieland et protection contre les surtensions
  • Borniers pour le câblage
  • RCB/MCB
  • et bien plus encore
Quel est le processus ?

Après avoir clarifié tous les détails techniques avec nous, vous recevrez un devis. Si une commande est passée, nous vérifierons les dessins avec vous puis nous fabriquerons les coffrets de distribution en fonction. Vous nous fournirez vos composants électroniques, et nous les intégrerons dans les boîtiers de distribution système. Après le test unitaire final, nous livrons les distributeurs au bon endroit ou à l'adresse convenue, au bon moment.

Quels tests sont effectués sur les coffrets de distribution ?

Les coffrets de distribution subissent un essai spécifique, qui comprend des tests de CEM, de température, d'IP, d'IK et de corrosion. Un test unitaire est également effectué, comprenant une inspection visuelle, un test de court-circuit et d'inversion de polarité, et un test de continuité.

Un test fonctionnel peut également être effectué à la demande du client.

Quelles sont les possibilités de connexion avec les coffrets de distribution multi-métiers I&C ?

Pour une installation rapide, sûre et sans erreur, nous vous recommandons d'utiliser le systèmefiable gesis® de Wieland. Si des indices de protection IP plus élevés ou un nombre de pôles plus important sont nécessaires, les systèmes RST® et revos de Wieland conviennent. Nos coffrets de distribution peuvent également être équipées en option avec des entrées conventionnelles et d'adaptateurs pour les données.


Le coffret de distribution dispose-t-il une mise à la terre ?

Le coffret de distribution est équipé en standard d'un boulon de raccordement à la terre avec une configuration standard pour les cosses de câble à anneau.
